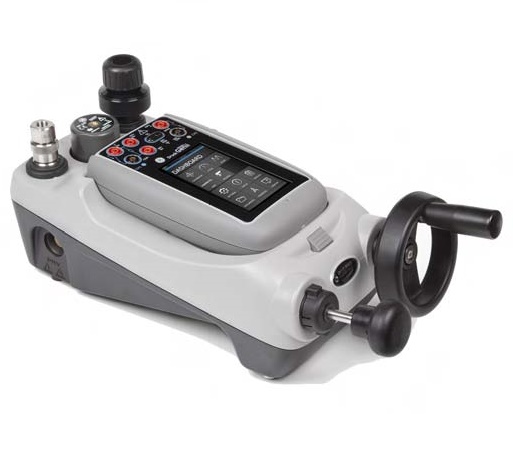

GE德鲁克DPI620压力校验仪是一个高度集中的电信号，频率、温度多功能校验仪。具备灵活的同座，连接可互换数字压力传感器，扩展压力测量。如果需要造压功能，多功能校验仪可连接到3种压力组成一个独一无二的完全集成的压力校验仪。先进的模 化校验系统AMC仅使用3个同仪表才能实现的复杂功能。集世界级的压力校验仪，多功能过程信号校验仪于一体的便携式校验系统。DPI 620便携式压力校验仪是目前世界上先进模块化校验系统，集世界级的压力校验仪，多功能过程信号校验仪于一体的模块化便携式校验系统。
详细介绍：
模块化概念
●模块化设计，灵活的多功能组合应用 ●先进的造压功能
●未来扩展性 -95%真空至2MPa气压
●适用中量程可更换 -95%真空至10MPa气压
●可以用于指示仪和校验仪 -0至100MPa液压
●各部件可以作为独立的仪表使用 ●可作为独立的压力泵体，
●简化用户操作 训 比较测试泵使用
●显著减少设备量，用户成本
多功能校验仪-DPI 620 应用
● 最高精度0.0025%rdg+0.002%FS ●仪表的安装，调试，维护
● 可用于测量，输出或模拟电流，电压，电流 和校验
电阻，频率，热电偶，热电阻。 ●系统测试和监控
● Hart通讯 ●显示仪，记录仪和控制器
● 便于操作的彩色触摸屏 测试
● Win CE系统强大的掌上电脑功能 ●过程回路设置及诊断
● USB 扩展 ●开关，继电器和安防系统
● 无线IEEE 802.11g WIFI通讯 测试
压力测量-PM620 目标客户
● 量程从2.5KPa到100MPa ●工厂，过程行业技术人员
● 最高精度 0.005%FS ●维修公司，工程承包商
● 可互换数字压力模，‘即插即用’。 ●安装，调试技术人员
● 实验室技术人员
灵活组合的模 化设计
先进的模校验系统使用3个部件，提供了原先需要使用多种不同仪表才能实现的复杂功能。
特点：
●集成压力、电信号、温度、频率于一个校验系统。
●量程、应用模 化和可扩展概念。
●各部件可作为独立仪表使用。
●显著减少设备量。
●简化 训和提高操作安全性。
●减少用户成本。
本部分是一个高度集中的电信号，频率、温度多功能校验仪。具备灵活的同座，连接可互换数字压力传感器，扩展压力测量。如果需要造压功能，多功能校验仪可连接到3种压力组成一个独一无二的完全集成的压力校验仪。先进的模 化校验系统AMC仅使用3个同仪表才能实现的复杂功能。集世界级的压力校验仪，多功能过程信号校验仪于一体的便携式校验系统。
DPI 620
先进模块化过程信号校验仪
特点：
●电信号校验仪可测量、输出和模拟mA、mV、V、欧姆、频率和多种RTD、T/C信号。
●HART数字通讯。
●便于操作的彩色触摸屏，适合戴手套操作。
●防护等级IP 65。
●可同时显示6个读数窗口。
●多种模块可选：压力测量模块、压力基座、Intecal现场校准管理软件、300 V交流测试夹。
●数字接口的压力模块，易于未来升级。
●USB主从接口，支持电脑和外围设备。
●Windows CE版本可选。
●高效锂聚合物电池。
高度集成的多功能电信号校验仪
DPI 620电信号校验仪可测量、输出mA、mV、V、欧姆、频率和多种RTD、T/C信号。独立的24V回路供电，为变送器、仪表或控制回路供电。HART数字通讯功能支持设置和校准HART仪表。
高分辨率的彩色触摸屏，操作按键具有一定尺寸，因此适合戴手套操作，而无需触摸笔。显示窗口最多可以设置为显示6个读数窗口，每个窗口可以显示电信号输入/输出、压力、温度、USB设备或无线连接设备。读数窗口可作为按键操作，按下后，窗口将扩展显示更多详细信息，或提供如步进、斜波等过程输出功能设置。不同的颜色用于显示重要的信息，例如，红色代表临界值或超差值，绿色代表结果通过或误差内。
DPI 620配合Intecal校验管理软件使用，提供仪表现场自动校验功能。
紧凑轻便的结构，结实的外壳，IP 65防护等级，可适应各种现场环境应用。
高速的数字接口可与压力模块和压力基座相连。这一接口亦可支持未来推出的新的压力模块、基座。主机具备USB、可选的无线连接功能，及MicroSD卡内存扩展。
DPI 620 CE
Windows CE版本多功能电信号校验仪
基于Windows CE操作系统的电信号校验手持式掌上电脑(PDA)。具有标准的W构，支持客户预览Windows文档、PDF这意味着操作人员可以在现场或厂区，通册、培训视频、数据表等。
DPI 620 CE WiFi
Windows CE版本、
无线通讯功能的多功能电信号校验仪
DPI 620 CE版本可提供无线IEEE 802.11g类型的校验仪，首次可以通过登陆互联网取资料，传输数据的功能。这一强大的特无需回到办公室，即可获取数据、安全指说明书等。其次无线通讯功能也提供了一持未来的系统模块。
技术指标
显示 大小：110 mm(4.3 in)；480 x 272像素
LCD：彩色触摸屏
语言 中文、英语等多国语言
操作温度 -10°~50°C
存储温度 -20°~70°C
防护等级 IP 65
湿度 0~90%非凝露(Def Stan 66-31,8.6 cat III)
冲级/震动 BS EN 61010:2001;Def Stan 66-31,8.4 cat III
EMC 电磁兼容性：BS EN 61326-1:2006
电气安全 电气–BS EN 61010:2001
压力安全 压力设备定向：SEP
认证 CE
尺寸(长：宽：高) 仅DPI 620：183 x114 x 42 mm(7.2 x 4.5 x 1.7 in)含MC 620：≈265 x 114 x64 mm(10.4 x 4.5 x 2.5 in)
含MC 620、PM 620：≈265 x 114 x 93 mm(10.4 x 4.5 x 3.7 in)
重量 仅DPI 620：≈575 g(1.3 lb)–包含电池。仅MC 620：≈640 g(1.4 lb)。仅PM 620：≈100 g(0.2 lb)。
供电 锂聚合物电池(GE零件号：IO620-Battery)；容量：5040 mAh；额定电压：3.7 V。
充电温度：0°~40°C放电温度：-20°~60°C。
注意：最佳电池性能：温度小于60°C。
电池使用时间 (通道1)测量功能：≈12小时不间断。(通道2)mA测量：≈7小时(24 V供电\\12 mA)
电信号测量与输出
精度(NLH&R)
±1°C
(2°F) (注1) 总体不确定度10°~30°C(50°~86°F)1年稳定性
额外误差
-10°~10°C(14°~50°F) 30°~50°C(86°~122°F) 分辨率 显示通道
%Rdg +%FS %Rdg +%FS %Rdg/°C +%FS/°C
直流电压
热电偶 参考热电偶相关技术指标 CH1
TC模式-10~100 mV 0.009 0.008 0.014 0.01 0 0.0005 0.001 CH1
0~200 mV 0.0045 0.004 0.007 0.005 0 0.0005 0.001 CH1 CH2
0~2000 mV 0.004 0.003 0.007 0.005 0 0.0005 0.01 CH1 CH2
0~20 V 0.0025 0.002 0.01 0.002 0 0.0005 0.00001 CH1 CH2
0~30 V 0.0035 0.0035 0.01 0.004 0 0.0005 0.0001 CH1 CH2
交流电压
(注2) 0~2000 mVAC 0.125 0.125 0.2 0.15 0.005 0.005 0.1 CH1
0~20 VAC 0.1255 0.125 0.2 0.15 0.005 0.005 0.001 CH1
0~300 VAC 1 0.06 1.5 0.1 0.05 0.005 0.01 CH1
电流 0~20 mA 0.006 0.005 0.012 0.006 0 0.0005 0.0001 CH1 CH2
0~55 mA 0.005 0.005 0.016 0.005 0 0.0005 0.0001 CH1 CH2
电阻
(4线制) RTD 参考热电偶相关技术指标 CH1
0~400Ω 0.012 0.005 0.015 0.006 0 0.0005 0.001 CH1
0~4000Ω 0.0115 0.0045 0.015 0.006 0 0.0005 0.01 CH1
频率
0~1000 Hz 0.003 0.0002 0.003 0.0002 0.0001 CH1
1 kHz~50 kHz 0.003 0.0004 0.003 0.0004 0.00001 CH1
0~999999 CPM 参考热电偶相关频率指标 0.01 CH1
0~999999 CPH 参考热电偶相关频率指标 0.01 CH1
触发电平 自动，0~20 V可调 0.1
压力 2.5 kPa~100 MPa 参考PM 620相关压力技术指标 P1 P2
(0.35 psi~15000 psi) 参考PM 620相关压力技术指标
IDOS外部模块 参考IDOS UPM相关技术指标。电缆P/N IO620-IDOS-USB需求 IDOS
USB接口 联系GE Sensing咨询相关兼容设备 USB
输出模式直流电压 TC模式 参考热电偶相关技术指标
TC模式-10~100 mV 0.009 0.008 0.014 0.01 0 0.0005 0.001 CH1
0~200 mV 0.0045 0.004 0.007 0.005 0 0.0005 0.1 CH1
0~2000 mV 0.004 0.003 0.007 0.005 0 0.0005 0.1 CH1
0~12 V 0.006 0.0035 0.01 0.0035 0 0.0005 0.001 CH1
电流 0~24 mA 0.01 0.004 0.015 0.005 0 0.0005 0.001 CH2
0~24 mA(24 V回路电源) 0.01 0.004 0.015 0.005 0 0.0005 0.001 CH2
24 V回路电源 24 V±10% 电阻 RTD 参考热电阻相关技术指标 CH1
0~400Ω(0.1mA) 0.024 0.0035 0.03 0.0075 0 0.0005 0.01 CH1
0~400Ω(0.5mA) 0.004 0.0025 0.008 0.003 0 0.0005 0.01 CH1
400~2000Ω(0.05mA) 0.048 0.0035 0.06 0.006 0 0.0005 0.01 CH1
2k~4 kΩ(0.05mA) 0.048 0.0035 0.06 0.0045 0 0.0005 0.01 CH1
最大输入电流 0-400Ω5 mA,400-2000Ω1mA,2000-4000Ω0.5 mA
频率 0~1000 Hz 0.003 0.00023 0.003 0.00023 0.1 CH1
1kHz~50 kHz 0.003 0.000074 0.003 0.000074 0.001 CH1
输出波形 方波,正振幅最高12V(可调),负振幅-80mV(固定)
正弦波和三角波可调幅度-2.5~+12 V
方波峰值输出 0 to 12 V+/-20mV(10 mA maximum)
0to 99999 CPM 参考频率相关技术指标 1 CH1
0to 99999 CPH 参考频率相关技术指标 1 CH1
*4线制连接。
**最小0.1 mA,0-400Ω/最小0.05 mA,400-4000Ω。
励磁电流：测量模式最大0.5 mA，输出模式0~400最大5 mA,，0.4~2kΩ1 mA，2~4kΩ最大0.5mA。
脉冲励磁电流最小周期10ms。
RTD测量和模拟
类型 温度范围 总体不确定度
10°~30°C(50°~86°F)
1年稳定性
订货信息
请订购以下设备型号和相关选件
DPI 620
先进模块化过程信号校验仪
DPI 620 CE
先进模块化过程信号校验仪Windows CE版
DPI 620 CE WIFI
先进模块化过程信号校验仪Windows CE和WiFi版DPI 620/CE/WIFI随机提供可充电锂聚合物电池P/N IO620-BATTERY，充电器P/N IO620-PSU，测试导线，校验证书，快速指南及CD版多语言使用手册。
MC 620
压力模块基座。
附带2*G 1/8和2*1/8 NPT内螺纹接头。
PM 620“压力量程”和“压力类型”
压力模块。附校验证书。
定购信息如：PM 620 2 MPa表压。
PV 621
气体压力基座2 MPa(300 psi)
PV 622
气体压力基座10 MPa(1500 psi)。
PV 623
液体压力基座100 MPa(15000 psi)。
PV 621、622和623随机提供G1/8和1/8 NPT内螺纹接头，便携带，快速指南及CD版多语言使用手册。另外PV 623包含一个塑料液体瓶。
DPI 620多功能校验仪
选件
Intecal普通版(P/N 781-016-B)
满足工业发展中对质量管理体系、校验存档的需求。被检表自动检定流程由基于Windows的程序生成，并分配到工作单，下载到DPI 620。该流程配置了DPI 620的参量，自动管理校前/校后检定，并出具具备检定结果的报告。结果可上传到电脑存档或打印检定证书。
Intecal提高版(P/N 781-016-A)
基于Intecal普通版基础，除了便携式校验仪外，还支持在线式仪表的校验管理。易于使用的Intecal校验管理软件，提供了高效的设备管理，完善的检定和文档功能。
Intecal现场校验管理软件
(P/N IO620-FIELD-CAL)
软件模块将Intecal校验管理软件特点赋予DPI 620，使其支持在现场生成新的设备纪录和检定流程。软件与DPI 620强大的文档功能相结合，支持现场自动检定并完全兼容Intecal数据库。是工作地点长时间不在办公室，或在工作现场需要登入数据库的技术服务人员们理想的管理软件。包含所有设备信息、检定流程、历史记录的完整Intecal数据库，可以转移到DPI620中，或者有选择性的转移到多台DPI 620中。数据的转移和同步可以有多种方式：SD记忆卡、USB存储器、USB电缆和基于无线WiFi登入互联网或远程网络。
交流电压测试夹(P/N IO620-AC)
安装于 DPI 620 30V 插孔，提供 300V 交流电压测量。
便携包 (P/N IO620-CASE-1)
DPI 620 软质便携包，配有皮带扣、肩带，及放置测试导线和附件的口袋。
系统便携包 (P/N IO620-CASE-2)
支持校验系统的携带，可容纳 DPI 620、MC 620、PM 620、测试导线、压力连接管、转换接头。
锂聚合物可充电电池 (P/N IO620-BATTERY)
DPI 620 备用电池。
电池充电座 (P/N IO620-CHARGER)
外部电池充电座，独立于 DPI 620 直接对备用电池进行充电，降低 DPI 620 停机时间。电力由充电器提供。一次完整的充电时间为 4 小时左右。
充电器 (P/N IO620-PSU)
对 DPI 620 直接充电，或配合电池充电座使用。输入电压100~240 VAC 50/60 Hz。多种制式插头提供。
USB 电缆 (P/N IO620-USB-PC)
DPI 620 和电脑连接电缆。
IDOS 转 USB 电缆 (P/N IO620-IDOS-USB)
支持 DPI 620 连接 IDOS 压力模块。
USB 转 RS 232 电缆 (P/N IO620-USB-RS232).
扩展 DPI 620 通过 USB 接口支持 RS 232 接口。
PV 621, 622, 623 和MC 620
选件
压力释放阀
安装于 PV 62X 压力基座，针对 PM 620 压力模块和被检表提供过压保护。
压力基座便携包 (P/N IO620-CASE-3)
软质便携包，配有肩带、附件口袋。可容纳全模块系统，包括1台 PV62X、DPI 620 和 PM 620。
全模块系统便携箱 (P/N IO620-CASE-4)
坚固的带轮运输箱，配有可展开拉杆、附件容纳空间。可容纳2 台 PV62X 压力基座，DPI 620、MC 620和 PM 620模块。
气压连接软管套件
高压气体连接管，额定 40 MPa。无需工具快速连接到 PV 621、PV 622 和 MC 620 测试口。连接管端口的快速接头兼容 PV 62X、MC 620 测试口和相应接头。
P/N IO620-HOSE-P1：1 米气压连接管。
P/N IO620-HOSE-P2：2 米气压连接管。
液压连接软管套件
高压气体连接管，额定 100 MPa。无需工具快速连接到 PV 62X和 MC 620 测试口。连接管端口的快速接头兼容 PV 62X、MC 620 测试口和相应接头。
P/N IO620-HOSE-H1：1 米液压连接管套件。
P/N IO620-HOSE-H2：2 米液压连接管套件。
压力接头套件
一套测试口接头，无需工具快速连接到 PV 62X、MC 620 和引压管。
P/N IO620-BSP：G1/8、G1/4、 G3/8 和 G1/2 内螺纹。
P/N IO620-NPT：NPT1/8、NPT1/4、NPT3/8 和 NPT1/2 内螺纹。
P/N IO620-MET：M14 和 M20 内螺纹。
比较测试泵转换接头 (P/N IO620-COMP)
支持 PV62X 用作比较测试泵。连接到压力基座测试口使用，提供两个压力输出口安装压力表头。兼容 PV 62X 测试口和转换接头。附带 2*G 1/8 和 2*1/8 NPT 内螺纹接头。
密封堵头 (P/N IO620-BLANK)
密封 PV 62X 压力模块口,使其独立用作压力发生器。
